3nh 或 DNP标准灯箱

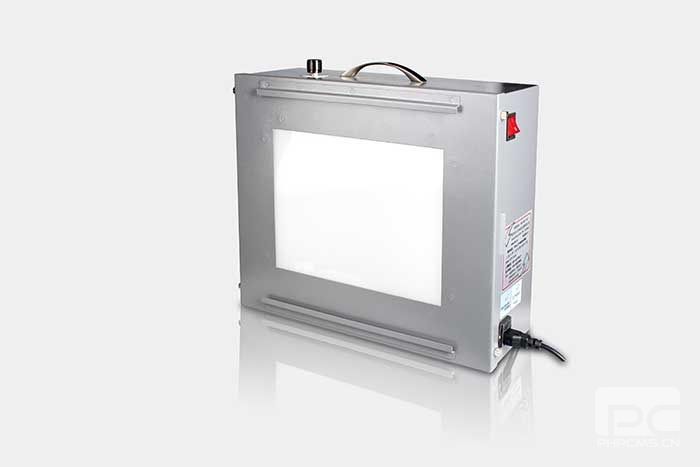

    3nh或DNP标准灯箱3nh&DNPStandardColorViewer

    该产品是摄影机及静相摄影机的评价，调整用的光源装置。

    能看由于高频荧光灯点灯方式的采用闪烁不定没有的画像。

    方法:

    光源:DNP标准颜色viewer油灯

    (特殊荧光管10W×4个使用)

    电源:AC100v50，60Hz

    点灯方式:高频点灯方式20KHz

    演颜色性:对各颜色演颜色评价点90以上

    色温:(美能达制CL-200测量)

    使用温度:10～40〓C

    使用湿度:80％以下(结露没有事)

    外形尺寸:375W×365H×165Dm/m

    亮度方面尺寸:250W×190Hm/m

    海图尺寸:320W×290Hm/m

    消耗功率:80W

    重量:6.5kg/7.5kg

    由于viewer包藏荧光油灯的差异的亮度方面的特性



    使用说明

    【1】使用前

    电源:AC电源100v，50Hz，60Hz共用

    光源:DNP标准颜色viewer油灯10W×4个

    消耗功率:80W

    【2】使用

    (1)AC100v的插座插入电源编码的插头。

    ※注意:AC100v以外的电源请别连接。

    在海外利用时候，必定拜托您了变压器的使用。

    变成弄错AC100v以外的电源连接的话被安上内部取的变压器的烧毁。

    (2)ON电源开关。

    (3)以油灯点灯常温(20℃)点灯后15～20分稳定。

    (4)油灯不点灯的时候，向别的项目的大街电保安人员要求请求确认。

    (5)油灯的胫―王现象发生了的时候修好做电源开关3～4次ON，OFF。

    【3】油灯不点灯的时候

    请在电保安人员确认。

    (1)插座AC100v通上电流。

    (2)插座插入viewer的插头。

    (3)viewer的电源开关ON。

    Viewer的油灯不点灯的时候，能考虑象下面一样的事

    (1)油灯2盏点灯的时候，变压器的一方的保险丝溶断做着。

    (2)油灯4盏是不点灯的时候，2台变压器的各々的保险丝溶断做着。

    ※注意:上述(1)(2)AC100v以外的通电的时候发生。这变压器内部烧毁是原因。

    变压器的交换变成必要。

    【4】与油灯的交换清扫

    在平的台里(上)放置viewer从插座上请取下电源编码。

    以下面的顺序进行卸载。

    (1)放松上面框框的硬币螺钉2处。

    (2)用双手举起50～60毫米上面框框的硬币螺钉方面推到前方的话上面框框偏离实体。

    (3)取下玻璃板和丙烯板。

    ※注意:玻璃板因为有破裂请当心手手指。

    (特别象用手手指不擦一样地请注意板边方面。)

    ■油灯交换

    (1)又，1年流逝的时候点灯2,000小时。

    (2)脱离用双手手指夹油灯的管端部使之转90〓。

    ■清扫工作

    (1)请在纱布中浸湿酒精擦去反射板表面，丙烯板和玻璃表面的污秽取。

    (2)清扫为了6个月～1年1次，正常保持色温，亮度无论如何拜托您了。

    【5】使用前

    viewer因为使用着玻璃品请注意下面的事。

    (1)请别给(对)viewer实体给予大的冲击。

    (2)请别搁置对viewer表面沉重的东西。

    DNPStandardcolorViewer

    TheDNPStandardcolorViewerisalightsourcewhichenablesyoutoevaluateadjustvideostillcameras.Withitshigh-frequencyFluorescentlightingmethod,ithandlesimageswithoutflicker.

    Specification
